电缆的防水结构是如何构成的

 二维码
发表时间:2020-05-12 14:20

  随着南方梅雨季节即将到来,电缆的防水工作也需要进行重视。目前市面上已经有很多种类的防水电缆。今天齐鲁电缆小编就来给大家讲解一下电缆的防水结构是如果构成的。


  一、电缆防水结构类型:

  1.关于单芯电缆来说,在电缆的绝缘屏蔽层上绕包半导电阻水带,在金属屏蔽层外面绕包一般阻水带,然后挤包外护套,外护套资料可所以一般的PVC,也可采用具有径向阻水功能的HDPE资料等,可视电缆其它功能要求而定。关于三芯电缆,则为了保证金属屏蔽的充分接触,只在绝缘屏蔽外面绕包单导电阻水带,金属屏蔽外不再绕阻水带,视防水功能要求的高低,填充可采用一般填充或阻水填充,内衬层及外护套资料同单芯电缆中所述。

  2.在外护套或内衬层的内部纵包铝塑复合带层作为防水层。

  3.直接在电缆外部挤包HDPE外护套。

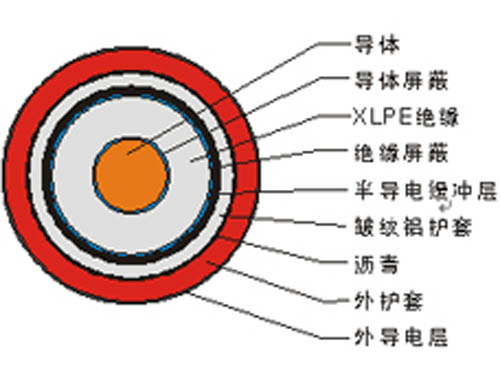

  关于110kV级以上XLPE绝缘电缆来说,则首要采用金属护层使电缆达到防水要求。金属护层的最大特点是具有彻底不透过性,故具有金属护套的电缆具有非常好的径向阻水功能。金属护层种类首要有:热压铝套、热压铅套、焊接皱纹铝套、焊接皱纹钢套、冷拔金属套等。


  二、电缆防水方法:

  电缆的防水方法一般分为纵向阻水和径向径水两种。纵向阻水一般常用的有阻水纱、阻水粉及阻水带,它们的阻水机理是在这些资料中含有一种遇水可胀大的资料,当水份从电缆端头或是从护套缺点中进入后,这种资料就会遇水迅速胀大阻止水份沿电缆纵向进一步分散,这样就完成了电缆纵向防水的目的。径向阻水则首要通过挤包HDPE非金属护层或热压、焊接、冷拔金属护套方法完成。


  三、电缆防水实验依据:

  电缆防水实验方法,电缆纵向阻水功能目前能够通过IEC 60502-1997 ANNEX D(normative)或GB/T 12706.2-2002附录D(标准性目录)透水实验来进行实验和判定;而电缆径向阻水功能,目前首要是通过间接的方法进行确认,比方检查HDPE非金属护套的或非金属护套是否有缺点,如果这些护套被确认为无缺的,那么就认为电缆具有杰出的径向阻水功能。


  以上就是齐鲁电缆为大家整理的一些常见电缆的防水结构,希望对大家工作有帮助。
