矿物绝缘电缆电缆头终端头制作安装和施工方法!

 二维码
发表时间:2021-07-16 15:47

矿物绝缘层电缆和传统式的防火阻燃性电缆是不一样的,因此电缆终端设备头安裝工程施工要有技术专业的技术性具体指导,务必依照靠谱步骤来实际操作。

电缆在插电应用前,需选用一种永久的终端设备将电缆与电器设备相互连接;

终端设备有二种功效:

1、能使电缆绝缘层材料(氧化镁)与外部防护起密封性功效。

2、将电缆联接到高压开关柜或用电量机器设备上起固定不动功效。


因此终端设备由两一部分组成:

密封性一部分:一般由紫铜罐(或热缩管)、罐盖、橡胶密封件和电导体的绝缘管所构成。

旋盖一部分:一般由旋盖本身、缩小环和旋盖螺帽构成。

矿物绝缘层电缆终端设备头安裝工程施工方式:

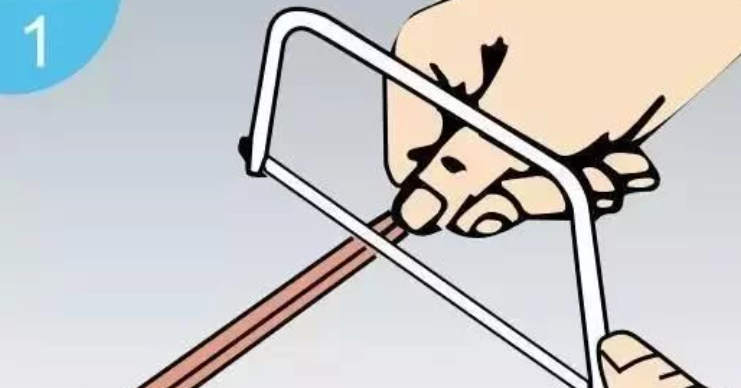

图1矿物绝缘层电缆终端设备头安裝制做


1、将电缆按所需长短先用管子割刀在上面割一道痕线(图1,铜护套不可以锯断)。再用斜嘴钳将护套铜钱包在轴杆中间按顺时针扭曲,以一步步地夹到护套内电层的边并且以较小视角开展旋转脱离,直到割痕处(图2)。

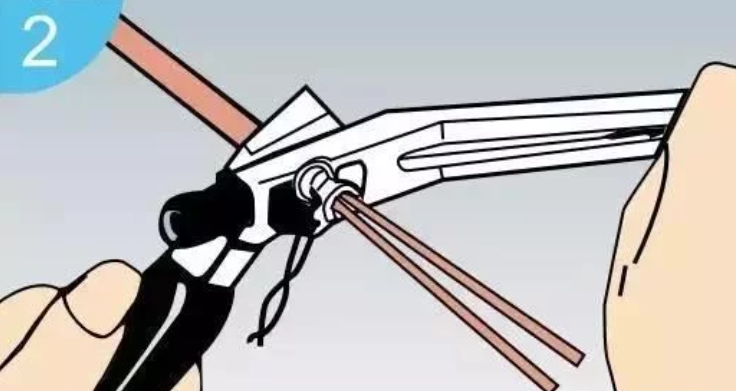

图2矿物绝缘层电缆终端设备头制做脱离护套内电层

2、用清理的干抹布彻底消除露出输电线上的氧化镁绝缘层料,随后将束脸罩在电缆上,并将紫铜封杯竖直拧在电缆护套内电层上(图3),逐渐时运用手束拧,并且用束头在封杯上滚动来查验杯的平整度。确真竖直后再用管丝钳夹住封杯的挤压丝锥座再次开展安裝,直到虎护皮一端小于封杯内部分外螺纹处!

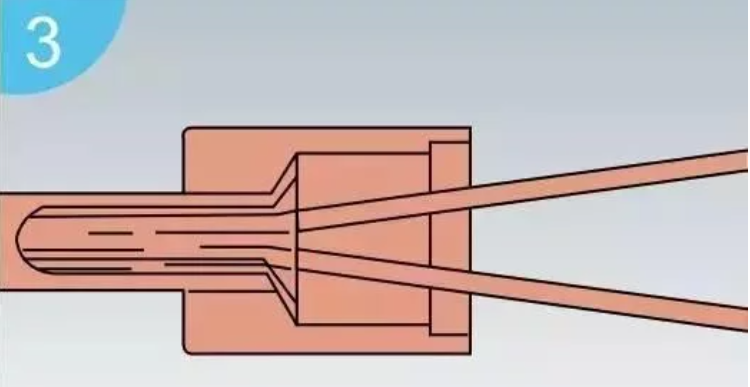

图3紫铜封杯竖直拧在电缆护套内电层上

3、从约距电缆趟开始600mm处用气炉火苗加温电缆,并将火苗不断调向电缆打开端,便于将水份清除整洁,谨记只可以向电缆打开端挪动火苗,不然可能把水份驱向电缆內部

4、用电压表分精确测量一下芯与芯、芯与护套中间的接地电阻,若精确测量結果做到规定,测能够 在封口杯里引入封口膏。留意封口膏需从一侧慢慢添加,不可以太快,便于将气体排空。等封口膏满油,在压上杯盖,然后用热缩管把线芯套上(图6),最终用电压表再精确测量一下接地电阻,假如绝缘层稍低,则再次再做一次。

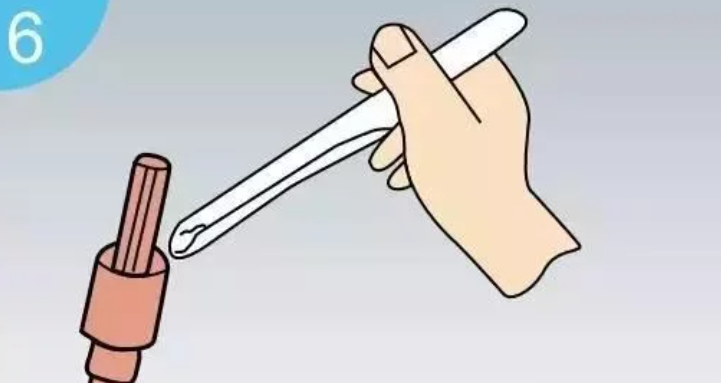

图6用热缩管把线芯套上


总而言之,矿物绝缘层电缆头的铺设和工程施工方式一定要准守生产厂家的技术标准来实际操作。
