电缆工程的重点：电缆金属护套接地！！！（专业版）

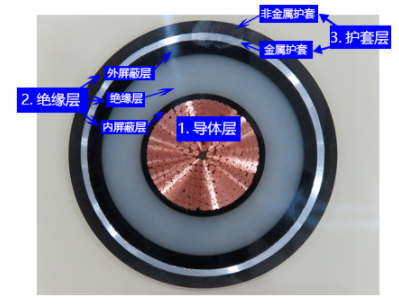

1）髙压电缆从内到外各自为：

①电导体层、②电缆护套、③护套层

③护套层又分成：金属材料护套层和非金属材料护套层。

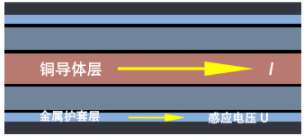

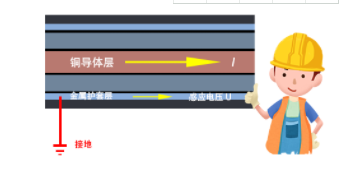

2）电缆一切正常运作时，

髙压单芯电缆线芯电流量造成的

交替变化电磁场会在金属材料护套上造成磁感应电势。

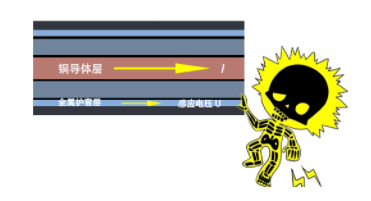

3）为了更好地确保电缆运作维护保养工作人员安全性，

与此同时减少电场耗损，

务必操纵金属材料护套上的磁感应电势。

操纵金属材料护套感应电压的方法为

将金属材料护套层接地。

因而，大家今日就来聊一聊：

怎样操纵金属材料护套上的磁感应电势。

磁感应电势限值

依据《电力安装工程电缆设计规范》GB50217-2018中，

对一切正常磁感应电势最高值规定以下：

1）无安全防范措施时（即工作人员能触碰到金属材料套）时：50V。

2）有安全防范措施时（即工作人员不可以触碰到金属材料套）时：300V。

由于当今电缆路线工程项目

均会避免工作人员直接接触金属材料套，

因而电缆一切正常磁感应电势较大 不可超出300V.

在《电力安装工程电缆设计规范》94版中，该数值100V。在2007版和现行标准的2018版中，则把该值提高到如今的300V。

疑惑一：

磁感应电势如何计算？

答：磁感应电势的尺寸与电缆路线的长短

和流过电导体的电流大小正相关。

实际测算详细《电力安装工程电缆设计规范》2018版附则F。

（别的排序方法能够选用磁通量基本原理开展测算）

疑惑二：

为何新标准要提高较大 磁感应电势规定值呢？

答：为了更好地减少连接头总数

伴随着髙压电缆横截面和负载电流量的日益扩大，

在较远距离电缆路线工程项目，

受金属材料一切正常磁感应电势允许值仅 100V 的牵制，

通常不但不可以采用点射接地，

并且交叉互联接地应以较多模块，

促使不久的电缆段就需设定绝缘接头 。

如 500 kV 1 X 2500 mm2 电缆一般 三相直列式配备时，

每过约250m就需设定连接头。

又根据高压电缆的连接头工程造价价格昂贵，

且连接头总数若多，

不但安裝劳动量大、施工期长，

且将危害运作稳定性减少。

疑惑三：

磁感应电势300V非常容易做到吗？

答：难以做到！

英国国家电网公司

曾对已运作30年的 21km长275kV 电缆路线开展更新改造，

科学研究了由原先的 28 个交叉互联模块减缩为7个，

交叉互联模块段距离升至2955m~3099m，

在其中较大 Es达214V。

意大利费城地域400kV 1X2500mm2XLPE 电缆

12.7km 长输配电主干线，

采用5个交叉互联模块 ，

模块中最多区间按电缆生产制造长短850m 考虑到，

Es 达 263V~317 V ，

该路线于2004 年完工运作。

因而，

一般110kV~220kV路线在基本电缆按段下

难以超出300V.

............................................................

普遍的接地方法

接地方法的挑选关键和路线长短相关：

1）当电缆长短较短时间：

直接接地 + 保护接地

当电缆长短较短时间（一般不超过500~700米），

就可以选用“立即接地 维护接地”方法。

与此同时依据《电力安装工程电缆设计规范》规定，

一般状况下均需设定平行面流回线。

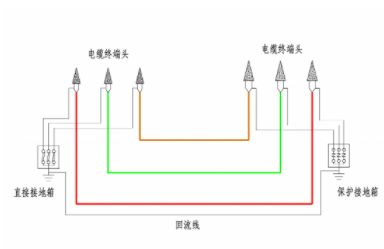

“直接接地 + 保护接地”布线平面图以下：

问：为什么不选用交叉互联方法？

答：选用交叉互联方法需切分为3段，提升了连接头总数，扩大了项目投资和运维管理风险性。

2）电缆长短较长时：

交叉互联接地

当电缆长短较长时（超过1000m时），

就可以等分成三段凑出一个交叉互联段。

（或是3段的倍率凑出好几个交叉互联段）

定距排序单控制回路

依据基础理论，

一段彻底三等分的电缆，

两边的感应电压为零，

不会有电场。

所以为什么呢？

运用交叉互联箱历经2次互换后，即形成每根金属材料护套上各自串连着A 、B 、C 相电缆的护套工作电压。因而，每区间中**段电导体线芯在护套上磁感应的工作电压互余120°相位角，将三段感应电压矢量和后，全部区间每根电缆护套上感应电压为零，也就不会有电场。

简单而言，

便是根据交叉互联箱，

每根金属材料护套在3相上都走了一遭，

最终返回了起点。

问：为什么不都选用点射接地方法？

答：都选用点射接地方法提升了接地箱总数，提升了流回线长短，提升线损，扩大了项目投资。且流回线非常容易失窃，有安全风险。

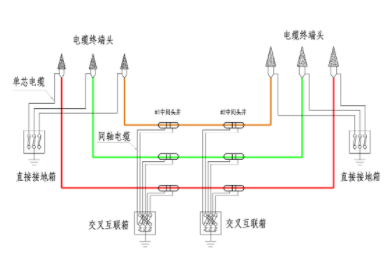

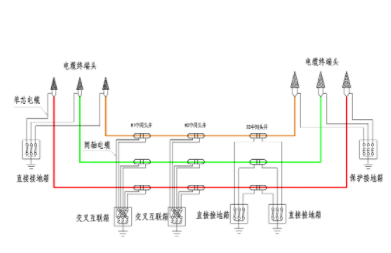

3)特殊情况下：

立即接地和交叉互联接地配搭应用

比如现有一段电缆本选用交叉互联接地，

现要对其开展更新改造开展延长500m，

则延长的这一段可选用立即接地方法，

实际布线由此可见下面的图：

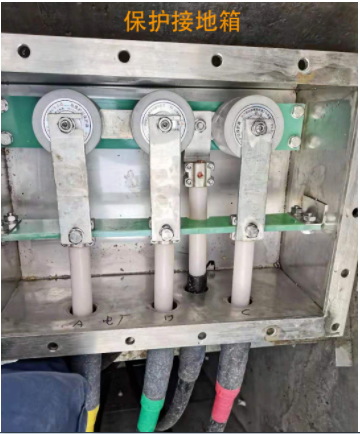

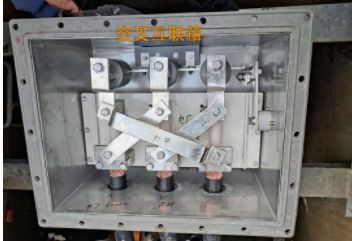

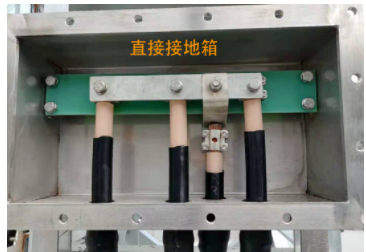

接地箱照片最终给大伙儿看一下接地箱的实拍图，

协助大伙儿提升了解，

加重印像。

由图中能够看得出，

与立即接地箱和维护接地箱联接的是

单芯电缆，

仅有一根线芯。

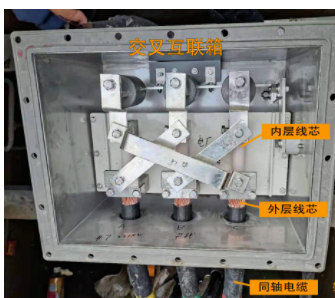

与交叉互联箱联接的是

同轴线电缆，

是有二根线芯（里一层、外一层）。

（这也就是单芯电缆与同轴线电缆的差别！）
