电缆颜色的含义和标准

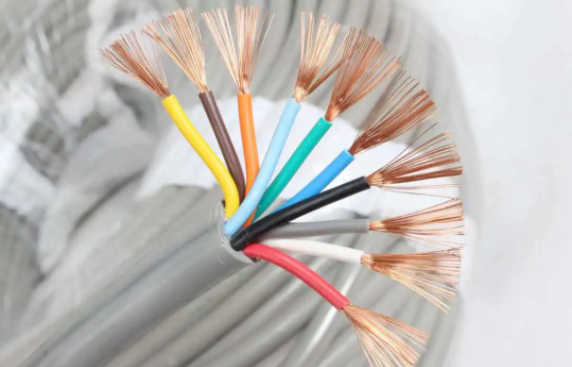

电缆外皮颜色的要求

国家标准：黄、绿、红．蓝各自表示A．B．C．N

依输电线颜色标示线路时

1、黑色：设备和设施的內部走线。

2、棕色：直流电路的正级。

3、红色：三相电路和C相；

半导体三极管的集电极；

半导体二极管、整流二极管或可控硅管的负极。

4、黄色：三相电路的A相；

半导体三极管的基极；

可控硅管和双向可控硅管的操纵极。

5、绿色：三相电路的B相。

6、蓝色：直流电路的负级；

半导体三极管的发射极；

半导体二极管、整流二极管或可控硅管的阳极氧化。

7 、浅蓝色：三相电路的零线或中性点；

直流电路的接地装置中心线。

8 、白色：双向可控硅管的主电级；

无特定色彩搭配的半导体电源电路。

9、黄和绿两色（每一种色宽约15~100毫米更替贴接）；安全用的电线接头。

10、红、黑色并行处理：用双芯输电线或双根绞合联接的交流电路。

依电源电路挑选输电线颜色时

1、交流三相电路的

A相：黄色；

B相：绿色；

C相：红色；

零线或中性点，淡蓝色；

安全用的电线接头：黄和绿双色。

2、用双芯输电线或双根绞合联接的交流电路：红黑色并行处理。

3、直流电路的

正级：棕色；

负级：蓝色；

接地中线：浅蓝色。

4、半导体电源电路的半导体三极管的

集电结：红色；

基极：黄色；

发射极：蓝色。

半导体二极管和整流二极管的

阳极：蓝色；

阴极：红色。

可控硅管的

阳极：蓝色；

操纵极：黄色；

阴极：红色。

双向可控硅管的

操纵极：黄色；

主电级：白色。

5、全部设备及设施的內部走线一般推荐：黑色；

半导体电源电路：乳白色；

有混淆时：允许选特定色彩搭配外的其他颜色（如：橙、紫、灰、绿蓝、玫红等）。

6、具体标色时，在一根输电线上，如遇二种或两种之上的可标色，视该电源电路的特殊状况，依电路中需要表示的某种含义进行定色。
